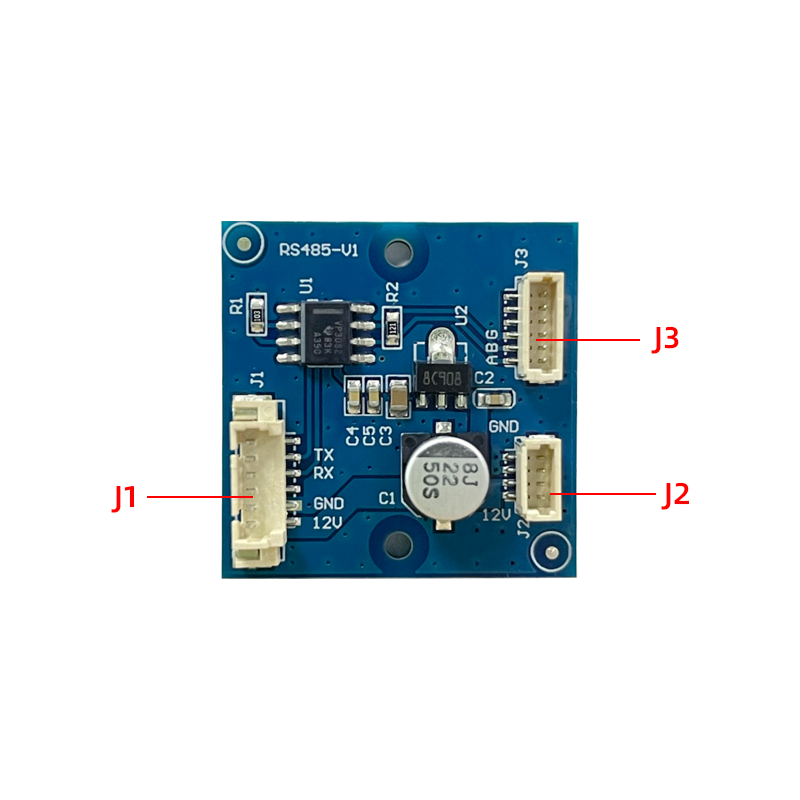

表1     接口功能介紹表

序號

接口名稱

說明

1

J1 6P

共6個針角，從左往右依次為1-6號各引角定義見表2

2

J2 4P

共4個針角，從左往右依次為1-4號各引角定義見表3

3

J3 6P

共6個針角，從左往右依次為1-6號各引角定義見表2

表2   J1 6P端口

序號

針角名稱

說明

1

DC

12V 電源輸入

2

GND

電源地

3

NC

NC

4

RXD

攝像機串口接收

5

TXD

攝像機串口發(fā)送

6

NC

NC

表3  J2 4P端口

序號

針角名稱

說明

1

DC

電源輸入12V

2

DC

電源輸入12V

3

GND

電源地

4

GND

電源地

表4  J3 6P端口

序號

針角名稱

說明

1

485A

RS485+

2

485B

RS485-

3

GND

電源地

4

NC

NC

5

NC

NC

6

NC

NC
